Клапанные блоки БК

Клапанные блоки предназначены для подключения преобразователей(датчиков) давления к импульсным линиям в системах автоматического контроля, регулирования и управления технологическими процессами.

Наличие вентилей в клапанном блоке позволяет избежать односторонней перегрузки преобразователя давления и уравнять давления в рабочих полостях для подстройки «нуля».
Наличие в некоторых моделях дренажных отверстий позволяет производить дренаж импульсных линий при закрытых вентилях клапанного блока, что необходимо для некоторых моделей чувствительных преобразователей давления.

Кроме этого, некоторые модели имеют отверстия для подключения дополнительного оборудования.

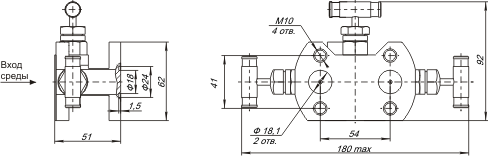

Клапанный блок А 30 02 М20 Т СК

(без дренажа и без возможности подключения метрологического оборудования; приведённое условное обозначение заказа клапанного блока включает в себя все необходимые КМЧ).

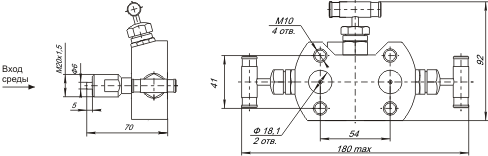

Клапанный блок С 30 02 Р5 М20 Т СК

(без дренажа и без возможности подключения метрологического оборудования с наружной резьбой М20х1,5 на входе среды; приведённое условное обозначение заказа клапанного блока включает в себя все необходимые КМЧ)

Материал корпуса клапанных блоков — 12Х18Н10Т, заменитель 08Х18Н10Т, 12Х15Г9Нд (аналог AISI 312, 316).

Комплекты монтажных частей (по отдельному заказу, не входят в состав) для клапанных блоков «А 30» и «С 30» включают в себя:

1. «М20» для клапанного блока «А 30» с фланцевым подключением импульсных линий со стороны подвода среды:
   • монтажный фланец — 2 шт.;
   • ниппель из стали 12Х18Н10Т — 2 шт.;
   • накидные гайки М20×1,5 для соединения по наружному диаметру трубы 14 мм — 2 шт.;
   • болт М10×22 — 4 шт.;
   • шайба С20 — 4 шт.;
   • уплотнительное кольцо — 4 шт.;
2. «М20» для клапанного блока «С 30 Р5» с резьбовым подключением импульсных линий со стороны подвода среды:
   • ниппель из стали 12Х18Н10Т — 2 шт.;
   • накидные гайки М20×1,5 для соединения по наружному диаметру трубы 14 мм — 2 шт.;
   • болт М10×22 — 4 шт.;
   • шайба С20 — 4 шт.;
   • уплотнительное кольцо — 4 шт.;
3. «Т» подходит для клапанных блоков «А 30» и для «С 30 Р5»:
   • скоба и кронштейн для крепления клапанного блока к трубе Ø 50;
4. «СК» подходит для клапанных блоков «А 30» и для «С 30 Р5»:
   • скоба и кронштейн для крепления датчика к трубе Ø 50.

Клапанный блок БКН3

(без дренажа и без возможности подключения метрологического оборудования, с фланцевым подключением импульсных линий со стороны подвода среды; комплект поставки включает в себя только клапанный блок, КМЧ необходимо заказывать дополнительно)

ДД — датчик разности давлений
И — изолирующий вентиль
У — уравнительный вентиль

Клапанный блок БКН3-4-00

(без возможности подключения метрологического оборудования, с дренажными клапанами до изолирующих вентилей и фланцевым подключением импульсных линий со стороны подвода среды; комплект поставки включает в себя только клапанный блок, КМЧ необходимо заказывать дополнительно)

Клапанный блок БКН3-4-10

(без возможности подключения метрологического оборудования, с дренажными клапанами после изолирующих вентилей и фланцевым подключением импульсных линий со стороны подвода среды; комплект поставки включает в себя только клапанный блок, КМЧ необходимо заказывать дополнительно)

ДД — датчик разности давлений
И — изолирующий вентиль
У — уравнительный вентиль
Д — дренажный клапан

Клапанный блок БКН5-7-00

(отверстия с резьбой k¼", служащие для дренажа и подключения дополнительного оборудования, имеют отдельные контролирующие вентили и расположены после изолирующих вентилей; клапанный блок с фланцевым подключением импульсных линий со стороны подвода среды; комплект поставки включает в себя только клапанный блок, КМЧ необходимо заказывать дополнительно)

ДД — датчик разности давлений
И — изолирующий вентиль
У — уравнительный вентиль
Д/К — дренажный/контролирующий вентиль

Комплекты монтажных частей (по отдельному заказу, не входят в состав) для клапанных блоков «БКН3», «БКН3-4-00», «БКН3-4-10», «БКН5-7-00» включают в себя:

1. «Фланец М20»:
   • фланец монтажный — 2 шт.;
   • ниппель плоский — 2 шт.;
   • гайка накидная М20×1,5 — 2 шт.;
   • прокладка медная — 2 шт.;
   • кольцо уплотнительное — 2 шт.;
   • болт М10×30 — 4 шт.;
   • шайба 10 — 4 шт.
2. «Кронштейн Т»:
   • кронштейн для крепления клапанного блока на трубе более Ø 50 — 1 шт.;
   • скоба — 2 шт.;
   • гайка М8 — 4 шт.;
   • шайба 8 — 4 шт.;
   • болт М6×12 — 2 шт.;
   • шайба 6 — 2 шт.

Клапанный блок БКН3-11

(без дренажа и без возможности подключения дополнительного оборудования, с резьбовым подключением (М20×1,5) импульсных линий со стороны подвода среды; комплект поставки включает в себя монтажные части для подключения импульсной линии к клапанному блоку (см. список ниже), остальные КМЧ необходимо заказывать дополнительно)

ДД — датчик разности давлений
И — изолирующий вентиль
У — уравнительный вентиль

Комплект поставки клапанного блока «БКН3-11» включает в себя:

• ниппель плоский — 2 шт.;
• гайка накидная М20×1,5 — 2 шт.;
• прокладка медная — 2 шт.
• кольцо уплотнительное — 2 шт.;
• болт М10×45 — 4 шт.;
• шайба 10 — 4 шт.

Также для монтажа клапанного блока «БКН3-11» и датчика разности давлений, предлагаем КМЧ «Кронштейн Т»:

• кронштейн для крепления клапанного блока на трубе более Ø 50 — 1 шт.;
• скоба — 2 шт.;
• гайка М8 — 4 шт.;
• шайба 8 — 4 шт.;
• болт М6×12 — 2 шт.;
• шайба 6 — 2 шт.
